1.1 Les objectifs
L’objectif du projet est le pilotage et la traçabilité du traitement des différentes essences de bois par autoclaves.
La Solution informatisée LINA Pro associe le Pilotage de la Production (MES) et le Contrôle d’acquisition des données (SCADA).

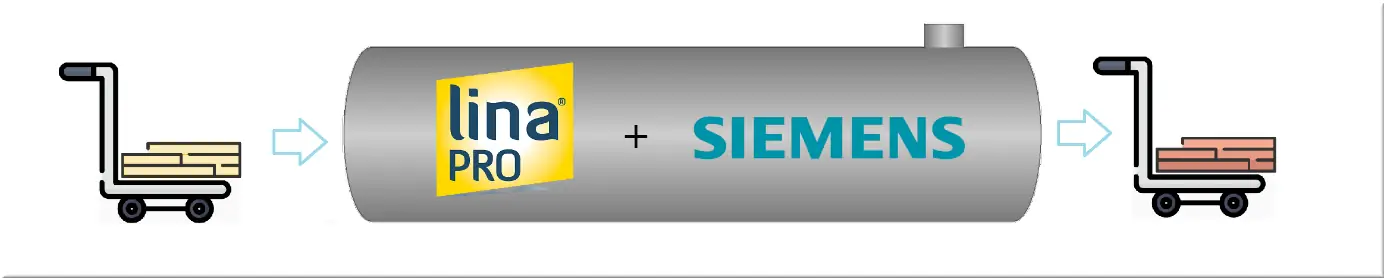

Figure 1 : Présentation
1.2 Les attendus
1.2.1 Le suivi et le pilotage des installations
Permettre rapidement de visualiser l’état du process et des différents actionneurs.

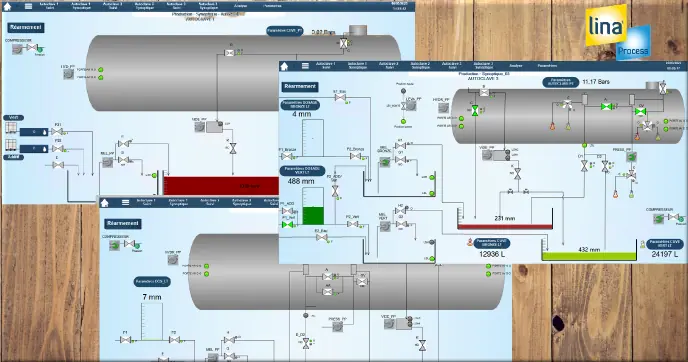

Figure 2 : Synoptique autoclave
Le synoptique mis en place avec LINA pour chaque autoclave, permet une visibilité sur l’état de chaque actionneur par un changement de couleur. Il est possible de cliquer sur chaque actionneur du synoptique, générant l’ouverture d’une fenêtre de type ‘Pop-up’, permettant le pilotage de l’actionneur en automatique, marche forcée ou arrêt forcé.
Figure 3 : Pop-up pilotage actionneur
L’état ou le niveau des différentes cuves mesurées par les sondes analogiques sont représentées sur le synoptique.
1.2.2 Gestion et pilotage du dosage produit
L’autoclave puise son volume de produit dans une cuve de travail. L’absorption du bois et l’égouttage hors cuve de récupération, représente une différence de produit entre deux cycles.
Pour renouveler le produit, le client réalise son mélange de quatre matières premières :
- Eau ;
- Additif ;
- Bronze ;
- Vert.
Le client saisit la concentration et la densité par produit et confirme le dosage produit via la solution informatisée.
Les matières sont dosées dans une cuve de mélange avant d’être versées dans les cuves de travail.

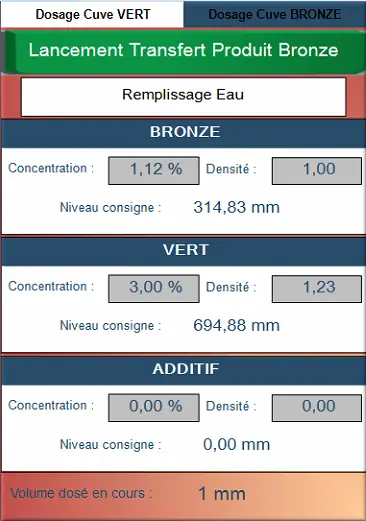

Figure 4 : Dosage Produits
1.2.3 La traçabilité
L’ensemble des traitements réalisés sont historisés et consultables dans Lina.
De plus, à la demande du client, un rapport complet par traitement est généré au format PDF et déposé sur un serveur administratif. Le rapport présente :
- La traçabilité du traitement exécuté et son déroulement
- Les courbes de données essentielles à la traçabilité de la production

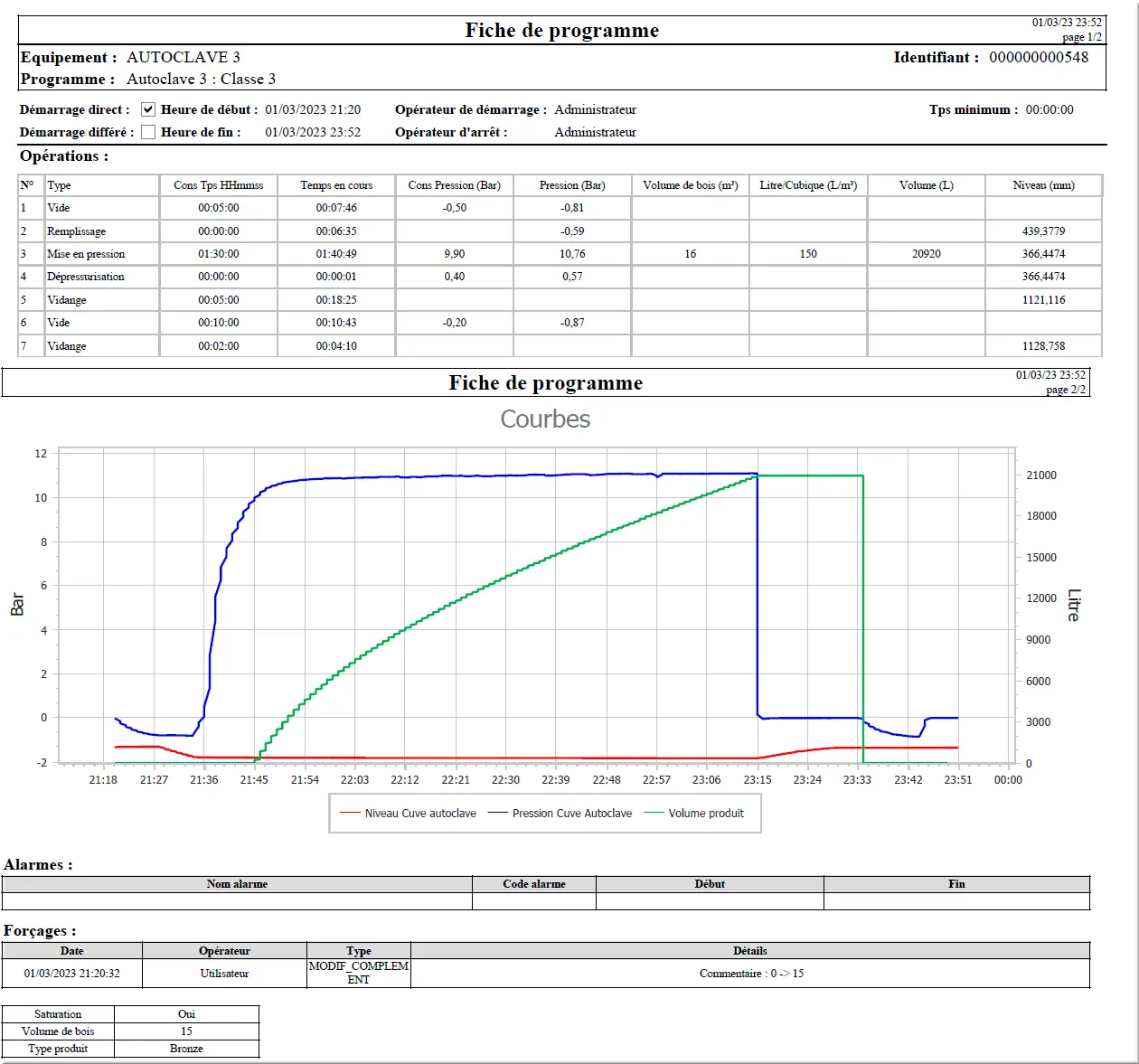

Figure 5 : traçabilité courbe autoclave
1.2.4 Accessibilités des programmes
La notion de programme dans LINA correspond à la recette d’un point de vue automatisme, le programme définit un ensemble de paramètres permettant la personnalisation du process en fonction du bois à traiter.
Les programmes sont décomposés par étapes, ils portent le déroulement des étapes, la valeur par défaut des paramètres, les compléments et la liste des équipements autorisés ou interdits à l’utilisation du programme.
Les programmes sont exécutables par l’ensemble des Autoclaves.

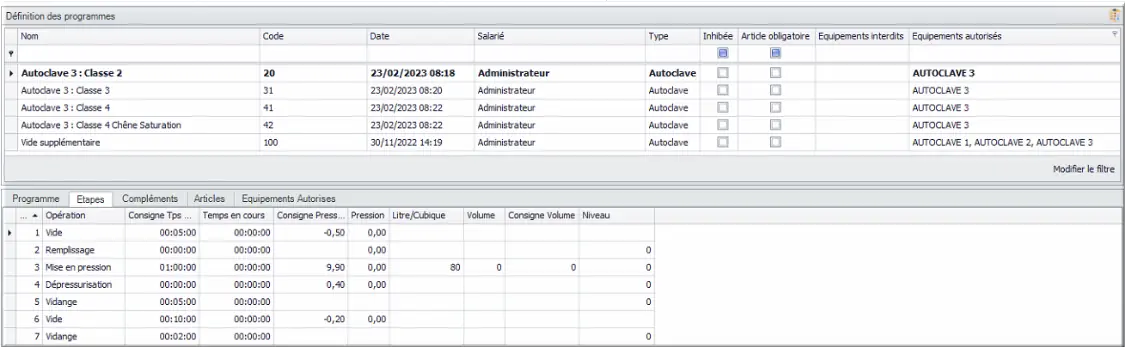

Figure 6 : Exemple de programme
Les programmes, sont personnalisables par le client :
- L’ordonnancement des étapes et les valeurs de consignes : Paramètres de recettes ;
- Les compléments permettant un paramétrage sur l’ensemble du programme : le choix du produit de traitement, le volume de bois et l’activation du mode saturation.
Les étapes et les compléments du programme sont paramétrables ou modifiables au lancement du programme. La solution informatique sécurise et trace les modifications par la saisie d’identifiant et mot de passe.
